ilmupemula.Com - Konfigurasi VLAN Trunking Protocol (VTP) Cisco IOS Switch Bila Anda memiliki puluhan atau lebih jumlah switch dalam jaringan Anda, mengelola VLAN menjadi sulit. VLAN Trunking Protocol (VTP) menyederhanakan pembuatan dan manajemen VLAN dalam jaringan. Sebelum mengkonfigurasi VLAN, perlu memahami dasar  protokol VTP. Dalam posting ini, saya akan menunjukkan langkah-langkah Konfigurasi VLAN Trunking Protocol (VTP) di Cisco IOS Switch.

Diagram di bawah menunjukkan topologi switching yang sederhana. Saya akan mengkonfigurasi SwitchA dalam mode VTP Server, SwitchB dan SwitchD dalam mode Client VTP dan SwitchC dalam mode Transparan VTP. Saya akan menggunakan VTP versi 2, nama domain ilmupemula.com dan password ilmupemula. Saya akan membuat VLAN 10, 20 dan 30 di SwitchA dan VLAN ini harus secara otomatis meniru untuk SwitchB dan SwitchD tapi tidak untuk SwitchC.

Langkah yang pertama konfigurasi VLAN.

Setelah  membuat tiga VLAN 10, 20 dan 30. Untuk verifikasi, ketik show vlan seperti yang ditunjukkan di bawah ini. Seperti yang dapat Anda lihat di bawah, VLAN 10, 20 dan 30 telah dibuat.

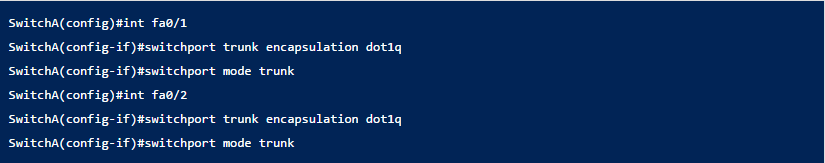

Sekarang buat TRUNK Fa0/1 and Fa0/2 pada SwitchA.

Kemudian buat TRUNK ports pada SwitchB, SwitchC and SwitchD, Ulangi perintah yang sama pada SwitchC dan SwitchD

Ketik show interface trunk untuk melihat hasil konfigurasi,ketik show interface trunk pada switchA, terlihat switchA mempunyai 2 TRUNK port, fa0/1 dan fa0/2

Sekarang konfigurasi VLAN Trunking Protocol (VTP) pada switchA

Secara default, mode VTP akan selalu sebagai server Anda dapat melihat pesan "Device mode already VTP server". Mode VTP server perintah set mode VTP ke server. Perintah vtp domain ilmupemula.com menetapkan nama  domain ilmupemula.com. Semua switch di mana Anda ingin iklan VTP untuk mencapai harus memiliki nama domain yang sama. Perintah vtp versi 2 set protokol VTP versi 2. Ada tiga versi yang berbeda dari VTP, 1, 2 dan 3. perintah sandi vtp mustbegeek set password.

Sekarang mengkonfigurasi protokol VTP pada SwitchB dan SwitchD. Di sini, Mode VTP akan klien.

Berikut adalah konfigurasi untuk SwitchB. Mode VTP diatur untuk klien seperti yang ditunjukkan di bawah ini.

Sekarang konfigurasi SwitchC sebagai VTP mode Transparent

Cek VTP status Switch, ketik show vtp status lihat konfigurasi untuk SwitchA.

Seperti yang dilihat diatas VTP version 2, Configuration Revision 7, Maximun Vlan 1005, sedangnkan VTP version 3 support 4096 VLAN, Number of existing VLANs is 8. VTP Opeerating Mode is Server. VTP Domain name is ilmupemula.com

VTP Pruning Mode dinonaktifkan. VTP v2 diaktifkan. Anda dapat melihat MD5 digest. Digest harus sama pada switch lain juga.

Cek SwitchD sebagai berikut.

Seperti yang dilihat diatas VTP Operating Mode is client. Configuration revision number is 7 sama dengan SwitchA. MD5 digest juga sama denga SwitchA cek keseluruhan switch dengan perintah show vlan brief

Sekarang cek VTP konfigurasi pada SwitchC.

Seperti yang dilihat diatas VTP Operaitng Mode  Transparent Dengan cara ini Anda dapat mengkonfigurasi VTP di switch Cisco.
